接触角测量仪判断材料“亲不亲水”，核心是通过测量液体（优先选去离子水）在材料表面形成的接触角大小，结合行业通用标准和实操细节，就能快速判定，全程无需复杂计算，重点关注“测量操作”和“角度判读”两大环节，具体步骤如下：

一、前期准备（确保测量结果准确，避免干扰判断）

亲水性判断的前提是测量数据精准，需提前做好3点准备，减少外界干扰：

样品处理：将待测试材料表面清理干净，去除油污、灰尘、水分（可用无水乙醇擦拭后自然晾干），避免杂质影响水滴附着；若材料表面有涂层、纹理，需确保测试区域平整（如纸张、织物等多孔材料，需提前固定，避免水滴渗透）。

仪器校准：打开接触角测量仪，校准针头（确保水滴大小均匀，一般取2-5μL）、镜头（保证成像清晰），同时将环境温度控制在23±2℃，避免温度影响液体表面张力，进而干扰接触角数值。

液体选择：优先使用去离子水（无杂质、表面张力稳定），若测试特殊场景（如工业油污环境），可搭配对应液体，但判断“亲水性”的核心仍以去离子水为准。

二、核心测量操作（3步完成，简单易上手）

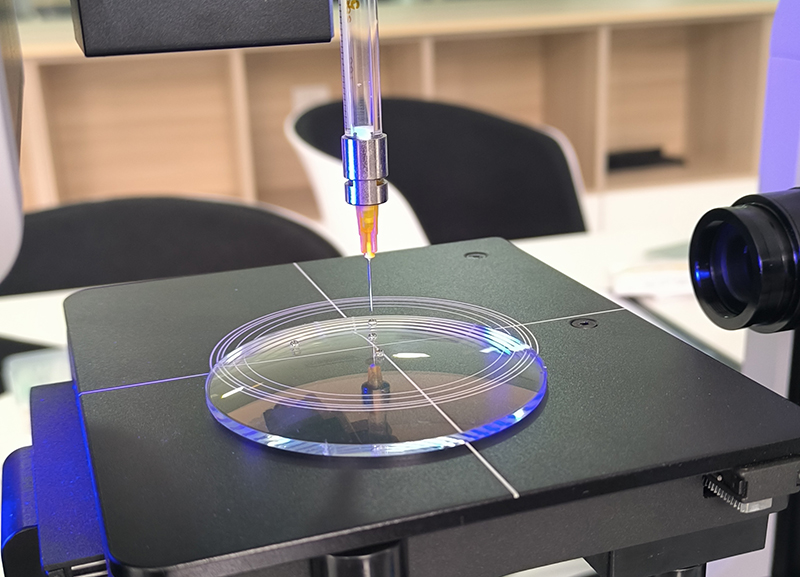

放置样品：将处理好的材料平稳放在仪器载物台上，调整载物台高度，使材料表面与镜头视线垂直，确保水滴落下后能清晰成像。

滴加水滴：通过仪器针头向材料表面滴加1滴去离子水（滴速不宜过快，避免水滴飞溅或渗透），等待1-2秒，让水滴在材料表面稳定（不再扩散、收缩）。

测量角度：启动仪器成像和分析功能，仪器会自动识别水滴轮廓，计算并显示接触角数值（若手动操作，可通过镜头标尺读取水滴与材料表面的夹角）；为确保准确，建议在样品不同位置（至少3个点）重复测量，取平均值作为最终结果。

三、关键判读标准（核心重点，一眼区分亲水性）

接触角的大小直接对应材料亲水性强弱，行业通用标准（针对去离子水）如下，无需复杂换算，对照即可判断：

亲水（亲水性强）：接触角 ＜ 90°；角度越小，亲水性越强。比如普通玻璃、未施胶的纸张，接触角通常在30°-60°，水滴会快速在表面扩散、铺展，无法形成明显的“水滴轮廓”。

疏水（亲水性弱）：接触角 ＞ 90°；角度越大，疏水性越强，亲水性越弱。比如石蜡、聚四氟乙烯（PTFE），接触角可达100°以上，水滴会在表面形成圆润的水珠，不易扩散。

特殊情况：接触角 = 90° 时，为亲水与疏水的临界状态，水滴既不明显扩散，也不明显收缩，属于弱亲水或弱疏水。

四、实操注意事项（避免误判，确保结果可靠）

多孔材料（如纸张、织物）：水滴可能会渗透到材料内部，导致无法形成稳定的接触角，此时需先对材料表面进行防水预处理（如喷疏水涂层），或选择“动态接触角”测量模式，避免误判为“亲水”。

表面粗糙/有纹理的材料：粗糙表面会导致水滴附着不均，接触角数值波动较大，需多测量几个点取平均值，同时尽量选择平整的测试区域。

水滴大小：水滴过大（＞5μL）会因重力影响变形，过小（＜2μL）则不易成像，建议固定2-5μL的水滴体积，确保测量一致性。

总结

用接触角测量仪判断材料亲不亲水，核心就是“测水的接触角”：先做好样品和仪器准备，滴加稳定水滴后测量角度，再对照“＜90°亲水、＞90°疏水”的标准，就能快速判定；实操中重点控制水滴大小、样品平整度，避免干扰因素，测量结果更精准。
